Назначение рольставней

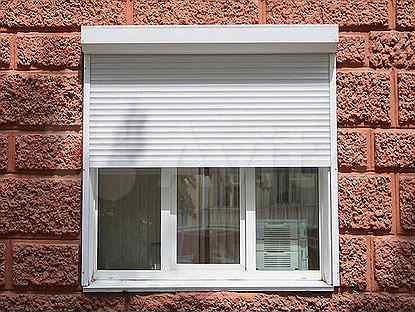

Роллетные системы — более современный вариант обычных ставней. Они представлены в виде металлического полотна, которое движется по направляющим при осуществлении процедуры открывания/закрывания. При полном открытии приспособления сворачиваются в короб, который устанавливается над окном. Изделие выполняет ряд функций:

Защищает от проникновения посторонних. Усовершенствованные модели — монолитные, помогают надежно охранять имущество. Чтобы взломать конструкцию, потребуется применение режущих инструментов, работа с которыми создаст шум. Для увеличения уровня безопасности многие оборудуют системы сигнализацией.Снижает уровень шума в помещении. Это свойство особенно важно, если дома расположены рядом с проезжей частью. После установки рольставни звукоизоляция повышается на 12-15%.Регулирует освещенность. С помощью приспособлений можно настраивать оптимальный свет. Есть модели, в которых световые потоки регулируются с помощью специальных ламелей.Создает дополнительную термоизоляцию. Установка рольставней с ламелями, которые заполнены утеплителем, снижает потери тепла в зимний период на 20%.Декорирует фасад. Полотна выпускаются в разнообразных цветах. Производители могут сделать на заказ ролеты с любыми рисунками, которые органично впишутся в экстерьер помещения.

В этом видео вы узнаете, как установить роллет:

Устройство и виды конструкций

Материал рольставней — основной критерий при выборе. С помощью этого параметра определяется надежность и прочность приспособлений. Системы разделяют на 8 классов по степени защиты:

Р1-Р2 — классический вариант устройств, основная функция которых состоит в защите от шума и пыли. Такие конструкции не способны обезопасить от проникновения злоумышленников. Эти ролеты изготовлены способом прокатки роликов.Р3-Р5 — изготовлены из стального или экструдированного профиля, такие изделия надежно защищают от взлома.Р6-Р8 — обладают самым высоким классом защиты. К ним относятся бронированные и пуленепробиваемые системы. Управление осуществляется как в ручном, так и в автоматическом режиме.

Первые открываются и закрываются руками или механической ручкой, оснащены внешним замком, с помощью которого система блокируется. Автоматические конструкции регулируются брелоком или блоком управления.

Полотна в большинстве случаев изготавливаются из алюминия или стали. Каждый из металлов обладает как преимуществами, так и недостатками:

Стальные конструкции — тепло- и звукоизолируют. Внутренние пустоты приспособлений заполняются пенополиуретаном. Основным недостатком является большой вес. Ролеты всегда оборудуются автоматикой ввиду того, что в ручном режиме открывать и закрывать систему очень тяжело. Кроме этого, сталь подвержена воздействию коррозии, избавиться от этого недостатка можно, если регулярно проводить обработку антикоррозийными средствами.Алюминиевые изделия характеризуются простотой управления и декоративными качествами. Их преимущество перед стальными заключается в малом весе конструкции. Устройства способны эффективно защитить объект от взлома, шума и солнечного света.

Основной частью роллетных систем является полотно, которое состоит из одинаковых по размеру ламелей. Профильные направляющие способствует равномерному движению всех планок полотнища. В коробе располагается механизм управления, который в зависимости от модели состоит из различных частей (рукояти или пульта). Блокировка системы осуществляется с помощью замков.

Умные решения для комфортной жизни

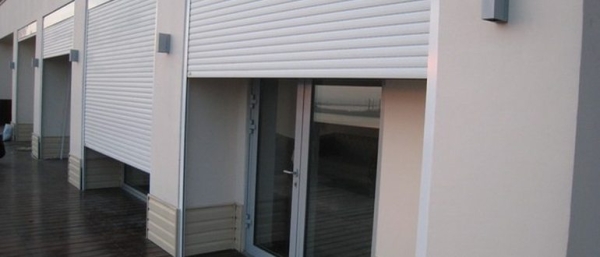

Автоматические рольставни – рациональное решение для дома, офиса и коммерческого объекта. Электропривод упрощает управление роллетами, позволяет настроить дополнительные функции.

Комплексное управление

Всего одним кликом можно закрыть или открыть все рольставни в доме. Специальные таймеры позволят настроить режим автоматического подъема-опускания рольставней.

Разнообразные решения

широкий ассортимент устройств управления — от обычных выключателей и пультов-брелоков до программируемых таймеров

Стильный дизайн

оформление автоматических рольставней подбирается для каждого объекта индивидуально

Ежедневное управление под контролемАвтоматическое управление является комфортным для всех членов семьи. Достаточно нажать на кнопку пульта или выключателя, чтобы привести в движение роллетное полотно.Безопасность эксплуатацииСистема аварийного ручного подъема исключает риск остаться заблокированным в доме при отключении электроэнергии.Ветровая устойчивость

Оптимальная защита от ветра для любого ветрового районаВыдерживают ураганные ветрыспециальное предложение — противоураганная системаБазовый запас прочностив сравнении с аналогичным решением в серии Prestige

Регулировка освещенностиПалитра цветовФормы коробов

Встроенные, круглые, полукруглые, 20° и 45°для зданий, выполненных в любом архитектурном стилеВстроенные, круглые, полукруглые, 20° и 45°для зданий, выполненных в любом архитектурном стилеВстроенные и 45°для зданий со строгой геометрией

Тип и вид

Чтобы любое защитное полотно было надежным, в него встраивается электропривод. Прежде, чем купить автоматические рольставни, следует проконсультироваться со специалистом, который рассчитает допустимую нагрузку.

Внутривальный электропривод

Он предназначается для полотна среднего или небольшого размера. Комплектуется на стандартные оконные или дверные проемы. Зависимо от массы полотна используются приводы разной мощности (40-600 Ватт).

Преимущества:

простая конструкция;широкие опции;компактный вид;эстетический вид.

Используется для жилых помещений, рассчитан на ограниченно ежедневное применение.

Внешний электропривод

Используется для габаритных, тяжелых полотен, устанавливается на ворота. Электромотор, входящий в комплект, отличается большими габаритами. Крепление производится около вала. Защита выполнена кожухом (при установке на улице), внутри помещения кожух не устанавливают.

Преимущества:

многократное поднятие и опускание роллет;большая масса конструкции;применение в общественных местах.

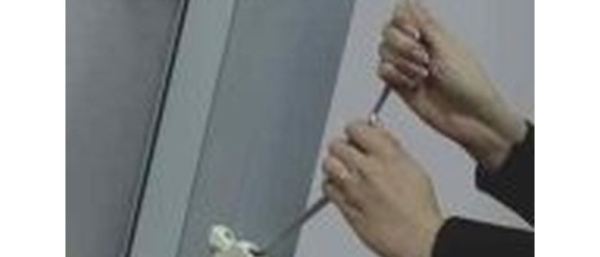

Рольставни с ручным приводом. Виды управления и монтажа

Оптимальны для помещений с несколькими окнами с небольшими или средними проемами.
Ленточный привод инерционного типа. Грузоподъемность до 15 кг.

Шнуровой привод инерционного типа. Грузоподъемность до 15 кг.
Шнуровой привод редукторный. Грузоподъемность до 20 кг.

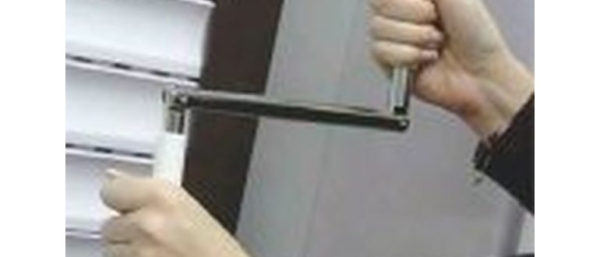

Воротковый привод. Грузоподъемность до 35 кг.
Кордовый привод. Грузоподъемность до 80 кг.

Пружинно-инерционный механизм (ПИМ). Грузоподъемность от 6 до 100 кг.

Рольставни с автоматическим управлением

Для тех, кто может позволить себе роскошь, автоматика – наиболее удобный вариант. Система действует с помощью электроприводов с механическими или электронными концевыми выключателями, со встроенным радиоуправлением, системой аварийного ручного подъема роллеты и системой распознавания препятствий.

Существуют различные типы выключателей, позволяющие клиенту выбрать наиболее удобный для себя вариант исходя из собственных критериев комфорта. Таймеры откроют и закроют роллеты в заданное время и обеспечат оптимальный уровень освещенности для каждого помещения. Умные датчики возьмут на себя контроль за изменением погоды и защитят Ваши окна и двери в случае необходимости.

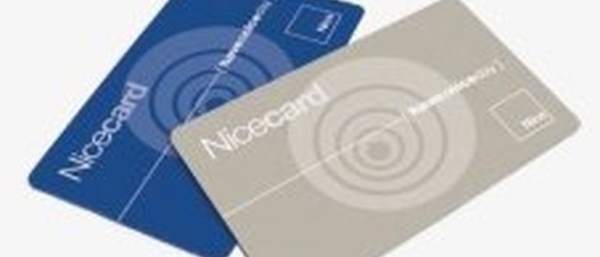

Электронная пластиковая
карточка

Электронный кодовый
замок

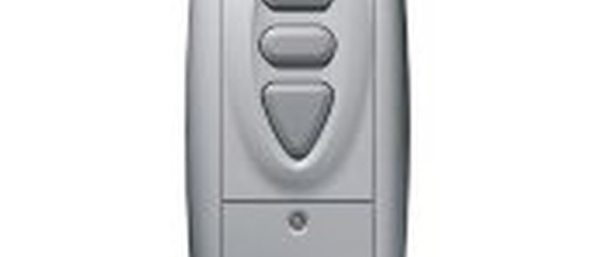

Радиопульты особенно актуальны для просторных домов и крупных офисов с большим количеством рольставен, так как с их помощью можно управлять всеми роллетами одновременно из одной точки.

Рольставни могут открываться и закрываться в нужное Вам время суток. Таймеры откроют рольставни утром и закроют их при наступлении сумерек. Они обеспечат доступ солнца к цветам и растениям внутри дома, создадут эффект присутствия хозяев.

При необходимости роллеты могут опускаться при сильном ветре или дожде. Рольставни защитят Ваши окна от пыли и воды. Умные датчики, которыми снабжены роллеты, возьмут на себя контроль за состоянием погоды.

Автоматические рольставни – способы управления

Автоматические роллеты и цена на них зависит от типов управляющей системы. Электроприводные конструкции комплектуются одним или несколькими способами осуществления их работы.

Классический тип

Чтобы открыть защитное полотно для входа – применяются электрозамки. Управление осуществляется механическим или электронным ключом. Когда ключ поворачивается-рольставня поднимается или опускается.

Изнутри используют клавишную систему-выключатель, состоящий из двух клавиш. Первая – поднимает, вторая-опускает полотно.

Дистанционное управление

Электромеханизмы управляются разными способами, в том числе и дистанционно. Самый выгодный, легкий, простой вариант – нажать кнопу пульта или другого передатчика, который подает сигнал для манипуляций с роллетами.

Дома, имеющие много ставен, управляются одним центром. Пульт находится в определенном месте, который обслуживает определенный персонал.

Автоматические роллеты – не громоздкие, похожи на стандартные жалюзи. Отличие – их тяжело поломать. Способ сворачивания – рулонный. Занимают мало места.  Помогают предотвратить потерю тепла, защищают жилье от несанкционированного проникновения или взлома.

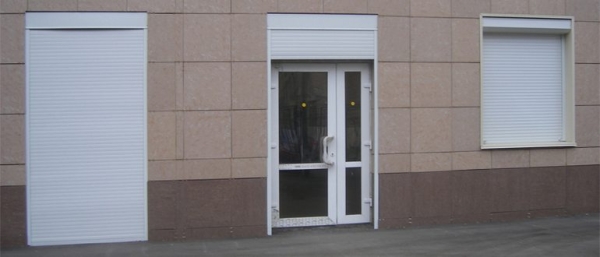

Профиль из металла подойдет для дачи, гаражных ворот, офисов, магазинов. Чтобы купить автоматические рольставни,  нужно обратиться к производителю, зарекомендовавшего себя на этом рынке. Качественное полотно прослужит не менее 20 лет при условии правильного использования.

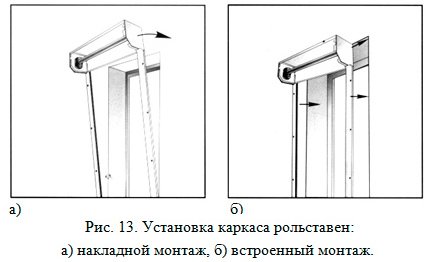

Виды монтажа

1. Как установить кодовый замок на дверь подъезда? Стандартная установка

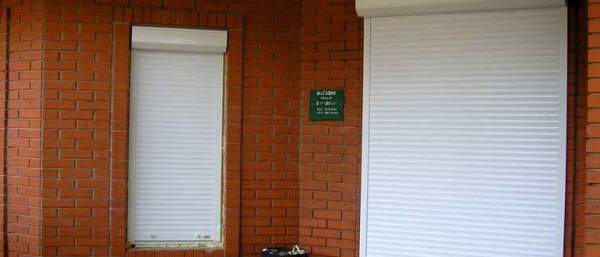

Стандартный монтаж проводится на первых этажах зданий, а также на цокольных этажах. В основном это окна и входные двери. Установка рольставен может проходить как со стороны улицы, так и внутри помещения.

Высота монтажа не должна превышать 3-х метров. Установщики применяют невысокие стремянки или используют низкий настил.

Пошаговая инструкция

Установку и сборку готовой конструкции следует проводить последовательно. Прежде чем приступить к монтажу, нужно вооружиться инструментом, а также выполнить подготовительные работы.

Сначала необходимо удостовериться в ровности проема. При помощи измерительной ленты нужно тщательно обмерить диагонали, а затем сравнить их между собой. Разница в значениях не должна превышать 5 мм. Пренебрежение этими показателями чревато снижением герметичности конструкции и ее устойчивости к взломам.

Строительным уровнем осуществляется проверка горизонтальности верхней и нижней части откоса. Вертикальность боковых частей контролируется с помощью отвесов. Максимальное отклонение — не более 1,5 мм на погонный метр.

Следует избавиться от трещин, неровностей и сколов на откосах. Отделочные работы проводятся с помощью шпаклевки или методом установки специальных накладок. Чтобы осуществить монтаж роллетных системы своими руками, потребуются такие приспособления:

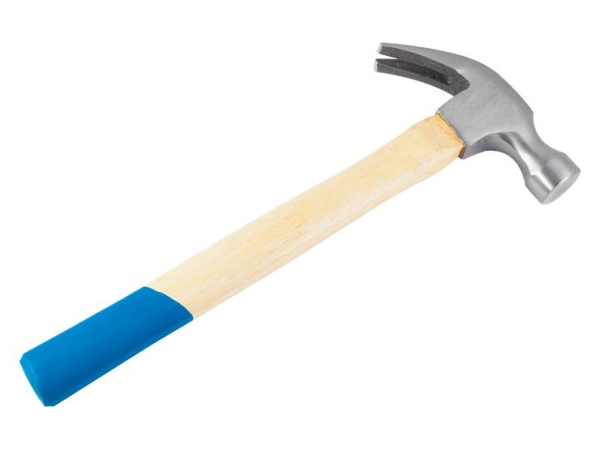

перфоратор;кусачки, ножницы для работы с металлом;набор отверток;молоток;лестница — если нужно работать на высоте;монтажный пистолет;дрель, сверла по бетону и металлу;шуруповерт;набор гаечных ключей;уровень и измерительная рулетка;маркер;индикатор;мультиметр;средство для герметизации стыков.

Не забываем про инструмент, перед началом работ

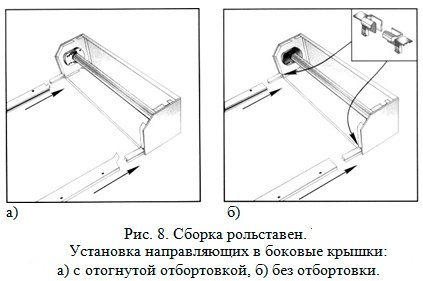

Сборка короба

Перед началом установки следует проверить приобретенную систему на отсутствие заводского брака и присутствие всех частей. Первым делом необходимо подготовить направляющие. Для этого потребуется провести ряд манипуляций:

Разложить приспособления на ровной поверхности, затем с помощью маркера разметить места будущих отверстий (расстояние между ними делать 40-50 см). Первую точку расположить через 10 см от края.Высверлить размеченные места сверлом с диаметром 8 мм, сверху деталей сделать 12 см, чтобы по окончании работ установить декоративную заглушку.Когда направляющие готовы, можно приступить к подготовке короба. Процесс состоит из следующих действий:Сначала крышка прикладывается к основной конструкции, затем делается по 2 отверстия (диаметром 4 мм) с каждой стороны, они нужны для вставки заклепок по окончании работ.Сделать разметку мест фиксации короба к стене (при наружном способе установки — на боковой стороне, при встроенном — вверху), а затем высверлить отверстия диаметром 8 мм. Собрать конструкцию, соединив короб с направляющими.Следующим этапом является разметка проема для будущей фиксации системы. Приложить каркас к стене, проверить диагонали и вертикальные направляющие. Маркером перенести метки из отверстий в каркасе на стену, а затем просверлить их. Закрепить дюбеля, по мере надобности снизу конструкции сделать углубления для фиксации запорных элементов.

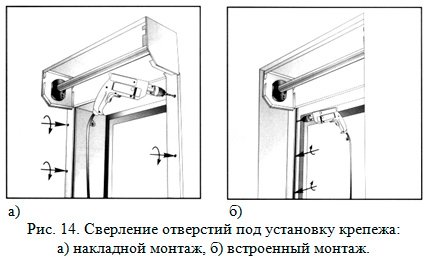

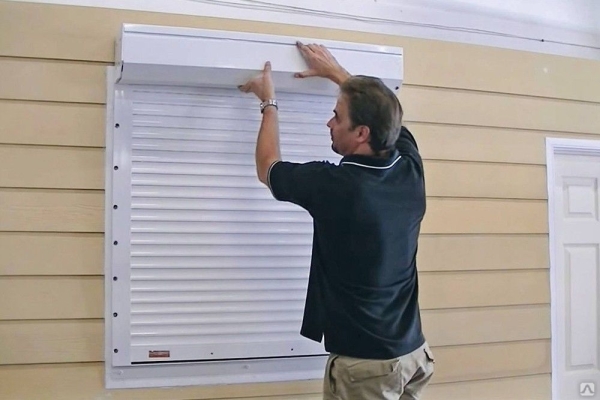

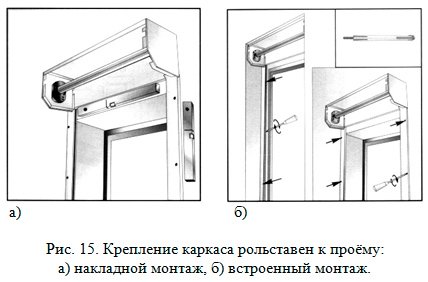

После осуществления всех манипуляций можно приступать к монтажу и креплению каркаса: удалить защитную пленку с задней стенки конструкции, поднести последнюю к месту монтажа, сопоставить все отверстия, а затем закрепить основу с помощью саморезов и шуруповерта.

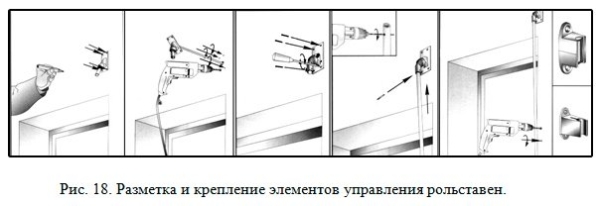

Когда монтажные работы будут окончены, надо закрепить систему управления. Для этого на внутренней стене наносится разметка, затем просверливаются отверстия, фиксируются лентоукладчик и направляющие.

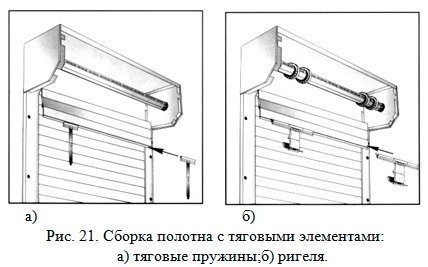

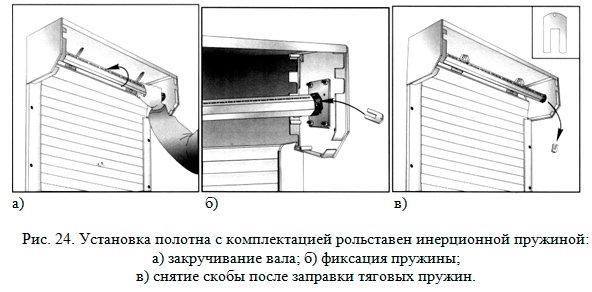

Монтаж полотна и подключение электропривода

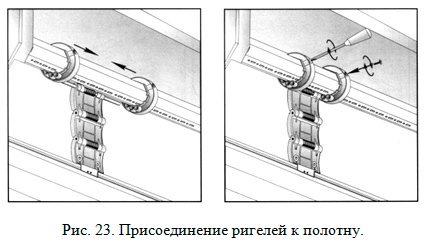

Следующим шагом нужно закрепить на верхнем валу дистанционные кольца (дистанция 40−50 см). Затем необходима установка ригелей на двух сторонах полотна. Последнее оборачивается вокруг вала и заводится в направляющие. Тяговые пружины располагаются сверху и фиксируются в отверстиях вала.

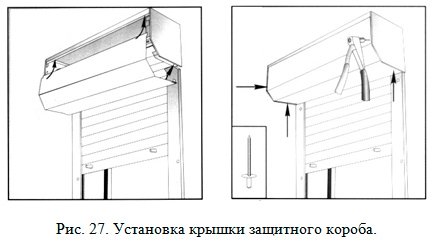

По завершении работ по монтажу полотнища закрыть короб, с лицевой стороны снять защитную пленку, установить заглушки, которые затем обработать силиконом.

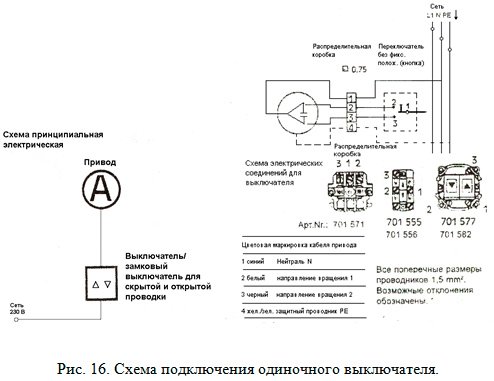

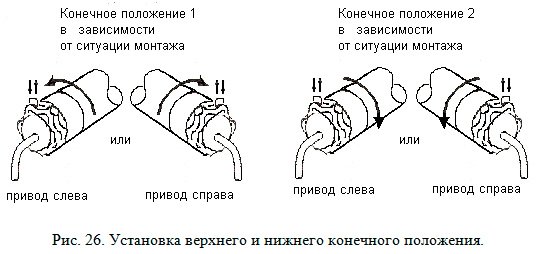

Завершающим этапом установки является подключение электропривода (в комплекте с устройством идет подробная схема сборки). После выполнения всех перечисленных манипуляций монтаж роллетных систем можно считать оконченным.

1. Набор инструментов и принадлежностей для монтажа рольставен

Для правильного монтажа рольставен для одной бригады необходим следующий набор инструментов и принадлежностей:

Электроперфоратор;Электродрель;Шуроповёрт аккумуляторный;Электрическая угловая отрезная машинка (болгарка);Клепальник;Уровень строительный 400 ? 800 мм;Молоток;Кувалда;Набор ударных инструментов (зубило, шлямбур, пробойник, кернер);Ножовка по металлу;Ножницы по металлу;Пассатижи;Кусачки;Набор напильников;Набор отвёрток;Набор гаечных ключей;Пистолет силиконовый;Электрический тестер;Электропаяльник 60 Вт;Электроудлинитель 30 м;Отвёртка электро-индикаторная;Рулетка 5 м;Штангельциркуль 125 мм;Набор свёрл по металлу;Набор буров по бетону от O 6 до O 20 мм;Каска строительная, очки защитные.

При работе на высоте может понадобиться стремянка, лестница или тура, которые выписываются замерщиком и доставляются к монтажу.

2. Материалы и комплектующие, используемые при монтаже рольставен

При монтаже рольставен могут применяться различные крепёжные элементы, выбор которых зависит от характеристик материала проёма.

Для проёмов из бетона, натурального камня, цельного кирпича можно использовать рамные дюбеля (анкера), спиральные (пластмассовые) дюбели с саморезами. Длина дюбеля или анкера и глубина отверстия в несущей конструкции должны быть такими, чтобы глубина анкировки была не менее 30 мм.Для конструкций, выполненным из пустотелых материалов, таких как кирпич с отверстиями, нужны рамные дюбеля (распорные анкеры). Длина анкера и глубина отверстия в несущей конструкции должны быть такими, чтобы обеспечить длину анкеровки не менее 65 мм.В металлоконструкция необходимо использовать само нарезающие шурупы (саморезы), а при монтаже в деревянные конструкции — саморезы или стяжные шпильки, проходящие насквозь конструкции.При монтаже элементов управления (лентоукладочник, кардан, клипса и т. п.) необходимо использовать спиральные (пластмассовые) дюбели в комплекте с саморезом.В качестве герметизирующих материалов должны применяться силиконовые или акриловые герметики, а при больших зазорах монтажная пена и герметики.

3. Подготовка к монтажу

Подготовка заключается в организации рабочего места, переодевании в спецодежду, а также подготовку проёма под установку рольставен. Они должны отвечать следующим требованиям:

Должны иметь прямоугольную форму или другую, согласованную заказчиком и исполнителем.Рабочие поверхности должны быть ровными и гладкими, без наплывов штукатурного раствора и трещин.Отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм/м, но не более 5 мм. Разность диагоналей не более 5 мм. Если проёмы подготовлены с большими отклонениями, то заказчик обязан устранить эти отклонения или заключить дополнительное соглашение на выполнение этих работ.

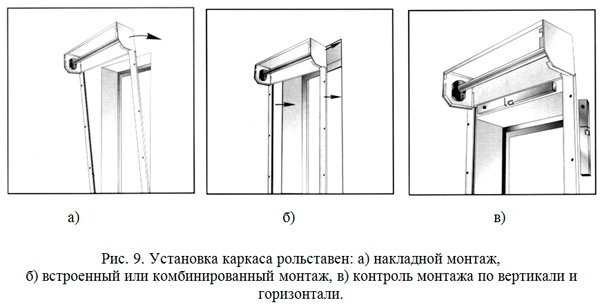

4. Общие принципы монтажа рольставен

Резонно придерживаться следующих указаний и правил:

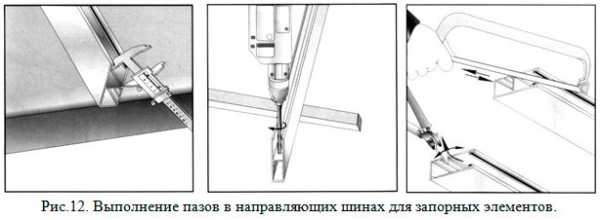

Направляющие шины должны быть выставлены по уровню в вертикальных плоскостях, защитный короб – в горизонтальной плоскости. Отклонения не должны превышать 3 мм.Рольставни должны быть расположены симметрично относительно проёма.Короб и направляющие шины должны прилегать к обрамлению проёма по всей длине. Допускаются местные зазоры не более 5 мм. Разность длин диагоналей, замеренная по крайним точкам направляющих шин, не должна быть более 2 мм.Установка и выравнивание элементов изделия на стене перед их закреплением может осуществляться с помощью металлических прокладок или специальных пластмассовых клиньев, устанавливаемых в области точек крепления. Швы и зазоры после завершения монтажа изделий должны заделываться герметиками.В процессе монтажа следует обращать внимание на правильную и равномерную затяжку крепёжных элементов для того, чтобы избежать перекосов изделия и обеспечить его работоспособность.При креплении направляющих шин допустимое расстояние между элементами крепежа должно быть менее 500 мм, при этом расстояние от края шины до точки крепления не должна превышать 150 мм.При заделке монтажных швов и зазоров следует использовать уплотнители: силикон, пенополиуретан, акрил. При заделке остальных швов и зазоров, размер которых превышает 3 мм, можно использовать штукатурные растворы.

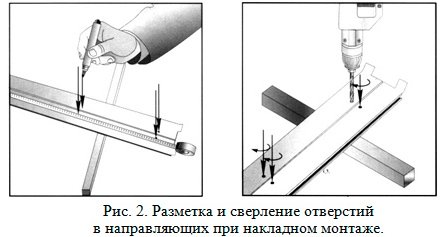

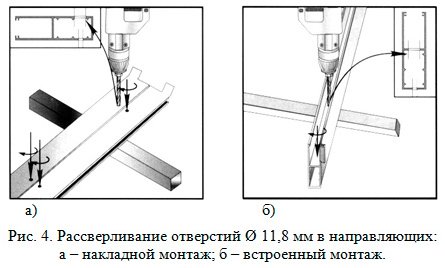

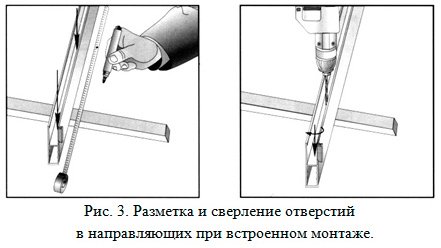

5. Порядок монтажа рольставен.

По прибытию на место монтажа бригада должна распаковать изделие и проверить комплектность. Комплект состоит: короб защитный в сборе – 1 шт., защитное полотно – 1 шт., направляющие шины – 2 шт., комплектация – 1 набор.Произвести проверку качества подготовки обрамления проёма.Разметить и сверлить отверстия в направляющих шинах через две стенки сверлом, соответствующего размера крепежу изделия (для самореза 4,2 мм – O 5 мм, для самореза 6 мм – O 6,2 мм, для рамного дюбеля 8 мм – O 8,2 мм, для рамного дюбеля 10 мм – O 10,2 мм). Нижнее и верхнее отверстия выполнить на расстоянии 100 — 150 мм от обрезов шины. Остальные отверстия равномерно располагать по длине шины с шагом 450 — 500 мм (рис. 2. – накладной монтаж, рис. 3 – встроенный монтаж).Рассверлить отверстия на лицевой поверхности направляющей O 11,8 мм или 13,8 для рамного дюбеля 10 мм при накладном монтаже, а при встроенном монтаже отверстие во внутренней стенке (рис.4).Разметить и сверлить совместно в отбортовках крышек и задней панели короба отверстия, диаметр которых выбирается в зависимости от размера применяемых саморезов или рамных дюбелей, для крепления короба к обрамлению проема. При накладном монтаже сверлить по два отверстия в задней отбортовке каждой крышки (рис. 5).При встроенном монтаже сверлить по два отверстия в верхней отбортовке каждой крышки (рис. 6).Разметить и сверлить совместно отверстие необходимого размера в задней отбортовке крышки и коробе для вывода элементов привода (рис.7). Данная операция выполняется для наружного вида монтажа для вывода через стену кабеля электродвигателя, кардана, троса (корда).Собрать каркас рольставен (короб в сборе с боковыми крышками и направляющими шинами) рис. 8 а. При отсутствии на направляющих шинах отогнутой отбортовки в крышки установить два направляющих устройства (рис.8 б).Установить каркас рольставен на месте монтажа. При накладном монтаже каркас приложить на обрамление проёма (рис.9 а). При встроенном или комбинированном монтаже каркас установить в проём (рис.9 б). Направляющие шины выставить строго вертикально, защитный короб – горизонтально, а всю конструкцию – симметрично относительно проёма (рис. 9 в).Разметить расположение отверстия в стене для вывода элементов управления (рис. 10). Эта операция выполняется для наружного монтажа.Снять каркас рольставен с места монтажа и положить на горизонтальную плоскость.Сверлить отверстия в стене для вывода элементов управления (рис.11):

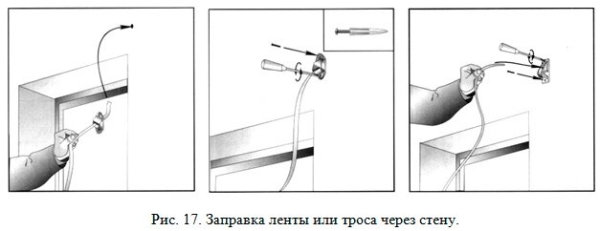

— для вывода кабеля электродвигателя, троса – отверстие O 12 мм;
— для вывода ленты — отверстие O 16 мм;
— для вывода кардана — отверстие O 14 мм. Рассверлить отверстие O 20 мм на необходимую глубину под цилиндрический выступ кардана. Все эти операции выполняются для наружного монтажа.При наличии нижнего замка в направляющих шинах необходимо выполнить пазы для запорных элементов (рис.12). В остальных случаях пазы выполняются по «месту» после установки полотна рольставен.Установить каркас рольставен на месте монтажа, предварительно сняв защитную плёнку (рис.13).Сверлить отверстия необходимого диаметра под установку крепежа (рамных дюбелей, саморезов, винтов) в обрамлении проёма по готовым отверстиям в шинах и коробе. Во избежание повреждения элементов рольставен сверлильным патроном следует пользоваться удлинёнными свёрлами или бурами по бетону (рис. 14).Закрепить каркас рольставен при помощи крепежа, осуществляя периодический контроль правильности установки при помощи строительного уровня (рис. 15).При установке рольставен с электродвигателем необходимо проложить кабель в электрокороб или электроплинтус внутри направляющих шин или заправить в выполненное в стене отверстие и подвести к выключателю. При необходимости наращивание кабеля электродвигателя осуществляется пайкой жил кабеля и удлиняющего кабеля или сращиванием через специальные втулки. Места пайки должны быть надёжно электроизолированы.Закрепить выключатель в соответствии с видом выключателя (для наружной или внутренней проводки). Разметить и сверлить отверстия O 6 мм под спиральные дюбеля для крепления выключателей и блоков автоматики.Подключить кабель привода и сетевой электропровод к выключателю в соответствии с требованиями по монтажу двигателей SOMFY (или другого двигателя) (рис.16). Если требуется подключить сразу несколько приводов, радиоуправление, систему NERO, то необходимо воспользоваться документацией, которую можно получить в техническом отделе.Заправить ленту или трос в соответствующие направляющие (рис. 17).Разметить и сверлить отверстия соответствующего диаметра для установки дюбелей для крепления управления приводом (лентоукладчика, укладчика для троса, вороткового привода, клипсы для воротка) (рис.18). При внутреннем монтаже установка направляющей для ленты, либо направляющей для троса, либо кардана вороткового привода должна быть произведена предварительно при сборке короба рольставен.Установить полотно в пазы направляющих шин. Полотно заводить над валом привода со стороны задней панели. Во избежание повреждения покрытия полотна, вал привода необходимо обернуть мягким прокладочным материалом (рис. 19).Окончательно закрепить либо ленту, либо корд (трос) на шкиве привода (рис.20). Вращая вал, произвести намотку тягового элемента на шкив. Длина намотка должна обеспечивать полный подъём полотна.Собрать полотно с тяговыми элементами (тяговыми пружинами или ригелями) (рис.21). Закрепить тяговые элементы к валу привода. Тяговые пружины заправить в продольные перфорационные отверстия вала (рис. 22).Оси ригелей (верхних замков) установить в установочные отверстия ригельных колец, свести кольца до упора. Вал не сверлить! Саморез закручивать в радиальное отверстие ригельного кольца до упора в стенку вала (рис. 23). Установка ригелей и подбор количества ламелей производится таким образом, чтобы полотно под действием ригелей отходило к задней стенке короба и при несанкционированной попытке подъёма упиралось в верхнюю часть короба.При использовании кардан-редуктора, фиксацию тяговых элементов (ригелей) производить после установки конечного положения ограничителя редуктора «в упор» при движении полотна вниз.При комплектации рольставен инерционной пружиной после установки полотна в направляющие необходимо произвести предварительное натяжение пружины, вращая вал привода в направлении закручивания пружины по часовой стрелке при взгляде со стороны правой крышки (рис. 24). Произвести 10 — 12 оборотов. Зафиксировать пружину при помощи скобы. Тяговые пружины заправить в продольные перфорационные отверстия вала (рис.22). Затем снять скобу, фиксирующую инерционную пружину. Придерживая полотно рукой, проверить работу инерционной пружины. Полотно должно сворачиваться полностью, ход полотна должен быть плавным. При необходимости произвести регулировку натяжения инерционной пружины (уменьшить или увеличить число оборотов пружины).Установить стопоры, ограничивающие высоту подъёма полотна, предварительно просверлив сквозные отверстия в концевом профиле полотна. Сверление отверстий производится на расстоянии 50 — 100 мм от направляющих шин (рис. 25).Произвести подключение электропривода к электрической сети и отрегулировать положение концевых выключателей (верхнего и нижнего). Для этого необходимо, для двигателей SОMFY, снять колпачок с клавиш концевых выключателей. Обе установочные клавиши на электродвигателе заводятся в паз (нажимаются и фиксируются) (рис.26). При нажатых клавишах концевых выключателей число оборотов привода не ограничено.Конечное положение 1. Перемещать полотно в конечное положение 1 (направление вращения 1). Отжать повторным нажатием клавиши концевого выключателя 1. Конечное положение 1 установлено.Конечное положение 2. Перемещать полотно в конечное положение 2 (направление вращения 2). Отжать повторным нажатием клавиши концевого выключателя 2. Конечное положение 2 установлено. Установить защитный колпачок клавиши концевых выключателей.Проверка точности установки. Дать приводу повращаться в обоих направлениях до срабатывания концевых выключателей. При непрерывной работе (более 4 минут) вследствие установленной тепловой защиты привод автоматически отключается. Необходима пауза до полного охлаждения привода и его повторной готовности к работе (максимум 20 минут).Изменение установленного конечного положения. Нажать находящиеся в направлении вращения установочные клавиши и переместить полотно в желаемое конечное положение. Отжать клавиши путём повторного нажатия на них. Готово.Произвести проверку работоспособности рольставен.Установить крышку защитного короба в паз короба и прикрепить её саморезами с заглушками или заклёпками (рис. 27).После окончания монтажа шлицы головок винтов и шурупов, крепящих направляющие шины, должны рассверливаться во избежание несанкционированного отворачивания. При использовании саморезов, имеющих высокую твёрдость, шлицы заливаются силиконовым герметиком (рис. 28). Если крепление направляющих было произведено через камеру, где движется полотно, то в этом случае шлицы головок винтов и шурупов не рассверливаются, так как опущенное полотно перекрывает их. Технологические отверстия закрываются декоративными заглушками (рис.29).После завершения монтажных работ произвести заделку монтажных зазоров. Произвести очистку загрязнённых участков изделия мягкой ветошью. При необходимости использовать нейтральные моющие средства.Сдать по установленной форме заказчику изделие с полной демонстрацией его функциональной работоспособности.Монтажные работы заканчиваются уборкой рабочего места и подписанием Акта сдачи-приёмки.

Общие меры по безопасности при проведении монтажа рольставен

К выполнению работ по монтажу роллет допускаются только квалифицированный персонал, знающий конструкцию и технологический процесс монтажа рольставен, прошедший обучение и инструктаж по технике безопасности.Монтажные работы допускается производить только в спецодежде, не стесняющей движения, а также в защитной каске.При сверлении материалов, дающих отлетающую стружку, при рубке и резке металла следует применять защитные очки. Для защиты органов дыхания от строительной пыли следует применять респиратор.Слесарные молотки и кувалды должны иметь гладкие, слегка выпуклые поверхности бойков, без выбоин, скосов, наклёпа, сколов и трещин. Длина рукоятки молотка должна быть не менее 250 мм, а рукоятка кувалды – не менее 70 мм; молотки и кувалды должны быть прочно насажены на рукоятки и закреплены клиньями.Все инструменты, имеющие заострённые концы для рукояток (напильник, отвёртки и др.), должны иметь деревянные рукоятки длиной не менее 150 мм, стянутые бандажными кольцами.Ударные инструменты (зубила, шлямбуры, пробойники, кернеры) не должны иметь косых и сбитых затылков, трещин, заусенцев. Длина зубила, шлямбура должна быть не менее 150 мм, в том числе оттянутой части зубила не менее 60 – 70 мм; режущая кромка – прямая или слегка выпуклая.

Меры безопасности при работе на высоте

Работа на высоте 1,5 м и более от поверхности пола относятся к работам, выполняемым на высоте.Работы выполняемые на высоте более 5 м от поверхности земли, перекрытий или рабочего настила строительных лесов и подмостей, считаются верхолазными. Состояние здоровья лиц, допускаемых к верхолазным работам, должно отвечать медицинским требованиям, установленным для работников, занятых на данных работах.При работах на высоте следует пользоваться предохранительным монтажным поясом.В случае, когда нет возможности закрепления предохранительного пояса за элемент строительной конструкции, следует пользоваться страховочным канатом, предварительно заведённым за элементы строительной конструкции. Выполнение работ, в данном случае, производится двумя монтажниками.Приспособления и инструменты должны быть закреплены (привязаны) во избежание их падения при работе на конструкциях, под которыми расположены находящиеся под напряжением токоведущие части.
Применение предохранительных поясов со стропами из металлической цепи при работе на конструкциях, под которыми расположены токоведущие части  ЗАПРЕЩЕНО!
Подача наверх элементов роллеты, инструмента и монтажных приспособлений должна осуществляться с помощью «бесконечного» каната. Стоящий в низу работник должен удерживать канат для предотвращения раскачивания груза и приближения к токоведущим частям.Приставные лестницы и стремянки должны быть снабжены устройством, предотвращающим возможность сдвига и опрокидывания при работе. Нижние концы приставных лестниц и стремянок должны иметь оковки с острыми наконечниками для установки на грунте. А при использовании лестниц на гладких поверхностях (металле, плитке, бетоне), на них надевают башмачки из резины или другого нескользящего металла.

Запрещается:

стоять под лестницей, с которой производятся работы;подбрасывать какие-либо предметы для подачи работающему на верху. Подача должна осуществляться при помощи прочной верёвки.работать с приставной лестницы, стоя на ступеньке, находящейся на расстоянии менее 1м от верхнего её конца;работать с двух верхних ступенек стремянок, не имеющих перил или упоров;находиться на ступеньках приставной лестницы или стремянки более чем одному человеку;класть инструмент на ступени лестниц и стремянок.

Меры безопасности при работе с электроинструментом.

К работе с электроинструментом допускаются лица, прошедшие специальное обучение, инструктаж на рабочем месте, имеющие соответствующую квалификационную группу по электробезопасности.Электромонтажные работы выполнять в соответствии с нормами «Правил техники устройства электроустановок» (ПУЭ) с соблюдением требований «Правил техники безопасности при эксплуатации электроустановок потребителей» (ПТБ при эксплуатации электроустановок потребителей).При проведении монтажных работ следует пользоваться электроинструментом, работающем при напряжении не выше 380/220 В. Выбор класса электроинструмента производится в зависимости от категории помещения по степени опасности поражения электротоком.Металлический корпус электроинструмента, работающего при напряжении выше 42 В переменного тока и выше 110 В постоянного тока в помещениях с повышенной опасностью, особо опасных и в наружных установках, должен быть заземлён. Вилка подключения должна быть с заземляющим контактом. Подключение инструмента осуществлять к электросети, имеющей заземление. Используемые удлинители должны иметь вилку и розетку с заземляющими контактами. При работе с таким инструментом следует пользоваться защитными средствами (резиновые перчатки, галоши). Защитные средства должны быть испытаны в установленном законодательством порядке.Перед началом работы следует производить:

проверку комплектности и надёжности крепления деталей;

проверку внешним осмотром исправности кабеля (шнура), его защитной трубки и штепсельной вилки; целостности изоляционных деталей корпуса, рукоятки и крышек щеткодержателей; наличия защитных кожухов и их исправности; проверку исправности цепи заземления (между корпусом и заземляющим контактом штепсельной вилки);

проверку чёткости работы выключателя;

проверку работы электроинструмента на холостом ходу. При работе применять только исправный инструмент, проверенный и опломбированный.

При производстве работ не допускать переломов, перегибов электроприводов, а также прокладки его в местах складирования конструкций, материалов, движения транспорта. При работе в дождливую погоду (при снегопаде) места прокладки кабеля и места производства работ электроинструментом должны быть оборудованы навесами.При нагревании корпуса электроинструмента необходимо делать технологические перерывы. При появлении запаха или дыма, сильного шума и вибрации необходимо немедленно отключить электроинструмент от электросети до исправления неисправностей.При проведении работ необходимо следить, чтобы не происходило непосредственного контакта кабеля или провода, питающего электрифицированный инструмент, с металлическими предметами, горячими, влажными или покрытыми маслом поверхностями во избежание поражения электрическим током при повреждении изоляции. Необходимо следить, чтобы места присоединения проводов к контактам ручного электрифицированного инструмента не имели натяжения. А провода – изломов.Пересечение электропровода (кабеля) с электросварочными проводами, шлангами подачи кислорода, ацетилена и других газов не допускается.

При работе с электроинструментом ЗАПРЕЩАЕТСЯ:

держать инструмент за провод;удалять стружку или опилки с режущего инструмента, а также производить замену режущего инструмента до его полной остановки. Крепление сменного рабочего инструмента производить предназначенным для этого инструментом;включать инструмент в сеть с характеристиками, не соответствующими указанным в техническом паспорте;переносить электроинструмент с одного рабочего места на другое при включённом электродвигателе;оставлять без надзора подключенный к электросети электроинструмент, а также инструмент с работающими электродвигателями;оставлять без присмотра электрифицированный инструмент во избежание пользования им посторонними лицами.

Современные рольставни представляют собой особенную разновидность жалюзи, выполняющую декоративную и защитную функции. Роллеты применяются в качестве ставен для окон, гаражных ворот, жалюзи и предохраняют от несанкционированного вторжения, солнечного света, пыли, а также обеспечивают шумоизоляцию

2. Установка с туры

Установка с использованием туры является сложным монтажом. Высота монтажа превышает 3 метра и может доходить до 8 метров, это соответствует первым, вторым и третьим этажам зданий. При монтаже рольставен, в зависимости от высоты, применяются два вида туры — стальная усиленная, рассчитанная для максимальных высот, и алюминиевая, облегченная для небольших высот.

3. Установка с автовышки

Автовышка применяется в двух случаях. Первый — когда высота монтажа варьируется от 8 до 25 метров. Второй – когда высота монтажа небольшая, но смонтировать и установить туру невозможно, имеется какая либо помеха.

Установка рольставен с использованием туры является сложным монтажом и отнимает много времени.

4. Установка альпинистом

Использовать альпиниста для установки рольставен необходимо при высотных работах (более 25 метров), а также в труднодоступных местах. Такой монтаж является сложным верхолазным, и альпинист обязан иметь свидетельство и удостоверение. По правилам альпинисту необходимо проходить ежегодную сертификацию и подтверждать свою специализацию.

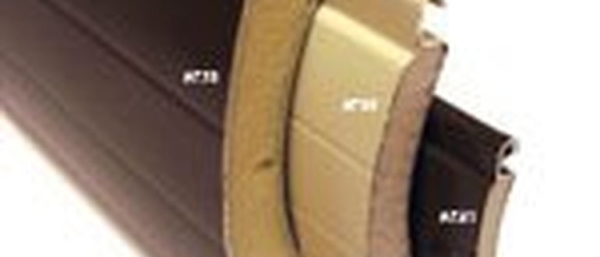

Виды профилей

Профиль – это набор ламелей-планок, из которых и состоит полотно рольставни.
Варианты наиболее популярных профилей по возрастанию защитных свойств :

Алюминиевый профиль с мягким пенополиуретановым наполнителем (ширина профиля – 37, 40, 55 и 77 мм).Алюминиевый профиль с твердым пенополиуретановым наполнителем (ширина профиля – 40 мм).Алюминиевый экструдированный профиль без наполнителя (ширина профиля – 45 и 55 мм).Стальной профиль с мягким пенополиуретановым наполнителем (ширина профиля – 45 и 55 мм ).

Ширина профиля подбирается в соответствии с величиной проема, который необходимо закрыть рольставнями.

Виды замков

1. Верхний блокирующий ригель

Самым распространенным запорным устройством в рольставнях с электрическим и карданным управлением является верхний блокирующий ригель. Он устанавливается внутрь короба и является скрытым запорным устройством. Верхний блокирующий ригель крепится на вал и полотно рольставни.

Ригель устанавливается через каждые 0, 5 метра из расчета ширины рольставни.

Ригельная блокада

Ригельная блокада (верхний ригельный замок) — наиболее совершенный вид запирающего устройства. Как правило, ее устанавливают на рольставни с электрическим приводом. Иногда ригельную блокаду можно встретить на конструкциях с ручным воротковым управлением.

Ригельная блокада устанавливается внутри защитного короба, что относит ее к категории скрытых запорных механизмов. Надежность замков скрытого типа значительно выше, поскольку злоумышленникам требуется намного больше времени для взлома.

Ригельная блокада представляет собой сложный механизм, который состоит из одного или нескольких запорных элементов — блокирующих ригелей. Другими словами, ригельная блокада — это комплект блокирующих ригелей. С помощью специальных ригельных колец, верхняя часть планки блокирующего ригеля крепится к октогональному валу, а нижняя — к полотну рольставни. Когда полотно опускается, ригельные замки разворачиваются и блокируют его подъем.

Производители выпускают ригельной блокады с различными противовзломными характеристиками:

Стандартные ригели RGM, RGУсиленные ригели RGMU, RGUКомпактные ригели RGM/Q

В зависимости от веса полотна рольставни устанавливают один из двух типов ригельной блокады — RGM и RG. Различаются они размерами планки крепления полотна к валу. Ригель RGM меньшего размера. Он хорошо подходит для легких конструкций из профилей AR/45 и AER44/S. Ригель RG создан для тяжелых конструкций из профиля AR55, AER55/S, AEG56.

Ригельные блокады дополнительно маркируются цифрами, например, RG2 или RGM2. Цифры указывают число блокирующих ригелей в комплекте (максимум 4). Дело в том, что для обеспечения надлежащего уровня защиты на полотно устанавливается определенное количество ригелей. Математика проста — 1 ригель на каждые 50 см полотна. Чем шире полотно рольставни, тем больше на нем должно быть установлено блокирующих ригелей (повторимся, максимум 4).

Стоимость ригельной блокады определяется рядом факторов (тип профиля, размер полотна и пр). Однако, в любом случае, цены на ригельные блокады значительно выше, чем других запирающих устройств.

Нижний ригельный замок

Нижние ригельные замки — бесспорные лидеры среди запирающих устройств для рольставней с механической системой управления. Они просты в использовании и неприхотливы в обслуживании, могут похвастаться высокой надежностью и защитными противовзломными характеристиками.

Ригельный замок RL используется для закрытия роллетных конструкций с ручным приводом (ленточным, шнуровым, кордовым или ПИМ) на ключ. Чаще всего ригельный замок встречается на рольставнях, оборудованных пружинно-инерционным механизмом. В закрытом положении рольставни с ПИМ требуют обязательной фиксации (иначе они сразу поднимаются обратно наверх). Одной рукой удерживать внизу полотно, а другой — навешивать замок, крайне неудобно. Намного проще повернуть ключ в замке.

Ригельный замок устроен просто и состоит из замка, куда вставляется ключ, и запорной планки (полоса, ригель), которая состоит из двух ригельных пластин, направленных в противоположные стороны от личинки замка.

Замок устанавливается в концевой профиль и работает по принципу ригеля. Поворот ключа раздвигает запорную планку. Ригельные пластины перемещаются от центра в сторону боковых направляющих шин. Уперевшись в специальные отверстия в направляющих, ригельные пластины блокируют движение полотна вверх/вниз.

Нижние ригельные замки по типу открывания бывают двух видов:

Односторонние. Замки ориентированы только в одну сторону — на улицу и закрыть их можно только с улицы.Двухсторонние. Такие замки можно закрывать изнутри и снаружи помещения.

Недавно появились кодовые ригельные замки, которые принято считать более надежными. Вместо обычного, устанавливается кодовый замок, который работает от электричества. В случае перебоев с электричеством, предусмотрено аварийное открывание ключом.

Замки для рольставен

Какой из замков для рольставней является самым эффективным и удобным?

Несмотря на то, что рольставни на дверях и/или окнах сами по себе являются “серьезной” преградой для преступников, для того, чтобы обеспечить максимальную безопасность для своего дома или офиса необходимо смонтировать запирающий механизм. Сегодня мы поговорим о том, какой из замков для рольставней является самым эффективным и удобным.

Ручные боковые задвижки

Боковые задвижки (щеколды) относятся к самым простым и дешевым запирающим устройствам с минимальными защитными характеристиками. Их принято рассматривать, как упрощенный вариант ригельных замков.

Некоторые производители даже называют боковые задвижки более звучным названием — ригель ручной SL.

Принцип работы у них действительно схож. Задвижки, как и ригельные замки, устанавливаются в концевой профиль. Если требуется зафиксировать полотно в закрытом положении, задвижки сдвигают по направлению боковых шин. Сведение задвижек к центру, освобождает полотно рольставни и его можно поднять.

На самом деле, сравнивать между собой ригельные замки и ручные задвижки по устойчивости к взлому абсолютно нецелесообразно. У боковых задвижек нет замка, который можно закрыть на ключ. Поскольку запирающее устройство не предусмотрено, устанавливают боковые задвижки можно только изнутри и внутри помещения. Сантехнические или мебельные рольставни с ручными боковыми задвижками — классика жанра.

Ригельная блокада

Ригельная блокада – самый лучший вариант для автоматической системы управления роллетами. Она представляет собой несколько ригелей (деталей), размещенных внутри короба на валу. На число деталей влияет ширина дверного или оконного проема – на полметра предусмотрена одна деталь.

Принцип работы ригельной блокады очень прост и состоит и в том, что она очень сильно налегает на полотно, когда то находится в опущенном положении.

Плюсом ригельной блокады можно назвать то, что она крепится не с наружной, а с внутренней стены рольставен, поэтому ее не то что сломать, до нее добраться непросто.

Нижнее ригельное устройство

Оно пользуется популярностью при монтировании ручной системы управления роллетами с пружинно-инерционным механизмом. Оно размещается в нижней части рольставен (отсюда и название).

Функционирование ригельного устройства выглядит так:

Когда вы вставляете и поворачиваете ключ, расходятся ригельные пластины.Они доходят до направляющих шин и упираются в них, тем самым, препятствуя движению полотна.При повороте ключа в обратную сторону блокировка снимается.

Нижнее ригельное устройство бывает двух видов:

Одностороннее. Эксплуатируется для того, чтобы распахивать и запахивать двери и окна только с наружной стены объекта, т. е. с улицы.Двустороннее. Эксплуатируется для того, чтобы распахивать и запахивать двери и окна и с наружной, и с внутренней стены объекта.

Достоинства нижнего ригельного устройства: простота в применении и обслуживании.

Замковый выключатель

Замковый выключатель используется с роллетными системами, которые оборудованы автоматическим приводом. Его можно устанавливать снаружи или внутри помещения. Как правило, если замковый выключатель установлен в здании, он встраивается в стену. При размещении на улице, рекомендуется помещать выключатель в металлический короб.

Принцип действия замкового выключателя в размыкании и замыкании электрической цепи. Поворот ключа регулирует подачу питания на электродвигатель, который приводит в движение или блокирует октогональный вал.

В результате, замковый выключатель выполняет две функции — блокировщика и пускового устройства.

В частных домах редко устанавливают замковые выключатели, а вот в торгово-складских помещениях и гаражах их можно встретить достаточно часто.

Простое решение

ОЧЕВИДНО, что рассказать ВСЮ техническую информацию о рольставнях НЕВОЗМОЖНО и не имеет смысла. Трудно представить, что Вы будете несколько недель изучать эту информацию. Для того чтобы разобраться во всем этом многообразии технических решений, специалисты проходят долгое обучение, как теоретическое, так и практическое.

САМЫЙ Простой, Надежный и Выгодный вариант для Вас — вызвать специалиста (эксперта) на место установки изделия. Уже на месте эксперт разъяснит все возможные варианты, их преимущества и недостатки конкретно для Вашего случая.

Вам останется лишь выбрать наиболее понравившийся Вам вариант по цене и качеству.

Ручные боковые задвижки

Они являются упрощенным вариантом нижнего ригельного устройства. Отличие в том, что в нижнюю часть полотна помещается не сердцевина для ключа, а боковые задвижки.

Они работают практически также, как дверной и оконный шпингалет: при сведении задвижек по направлению к центру полотна полотно движется вверх-вниз, а при разведении – останавливается, так как ригельные пластины натыкаются на направляющие шины.

Ручные боковые задвижки подойдут только в том случае, если вы будете распахивать и запахивать двери и окна с внутренней стены объекты. Если нужно управлять роллетами еще и с улицы, то потребуется приобрести нижнее ригельное устройство.

Ручные боковые задвижки очень востребованы. Во-первых, из-за того, что они совместимы со всеми ручными системами управления роллетами – и со шнуром, изготовленным из капрона, и с тросом, и с пружинно-инерционным механизмом. И, во-вторых, так как у них самая низкая цена.

Помните, что ручные боковые задвижки обеспечивают минимум безопасности для дома и офиса. Как установить забор на пучинистых грунтах? Они актуальны только в том случае, если на объекте ведется видеонаблюдение.

Навесной амбарный замок

Обычный навесной замок — дешевый вариант блокировки рольставней. И очень ненадежным. Проушины, необходимые для его использования, устанавливаются в концевой профиль и в нижнюю часть каркаса конструкции. Дужка амбарного замка продевается сквозь проушины и замок закрывается на ключ (как вариант, замок может быть кодовым).

Низкая цена, пожалуй, единственное достоинство навесных замков. Из-за того, что запорный механизм находится снаружи, у таких замков наименьшая устойчивость к взлому. По той же причине велика вероятность коррозии при использовании навесного замка под открытым небом. Кроме того, такой способ совершенно неудобен в использовании.

Целесообразно устанавливать рольставни с навесным замком лишь внутри помещений, находящихся под охраной, например в торговых центрах. В случаях, где цена играет определяющую роль и не требуется эффективная защита от взлома.

Монтаж рольставней

Видео инструкия по монтажу рольставней

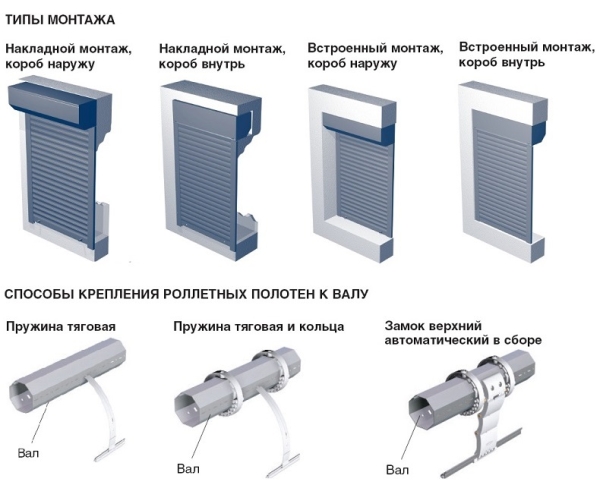

Типы монтажа и подготовка проема

Прежде чем приступать к монтажу рольставней, необходимо подготовить проем.

Проем должен быть с гладкими стенами без наплывов и трещин.

Монтаж может быть выполнен следующими способами:

Выбор крепежных материалов

При монтаже несущих элементов роллет могут применяться различные крепежные элементы, выбор которых зависит от характеристик материала проема.

При монтаже роллет к конструкциям, выполненным из сплошных материалов, таким как бетон, естественный камень, цельный кирпич, рекомендуется использовать пластмассовые дюбели с вворачиваемым шурупом, пластмассовые дюбели с забивным элементом (гвоздевым винтом), стальные распорные анкеры. Длина дюбеля или анкера и глубина отверстия в несущей конструкции должны быть такими, чтобы глубина анкеровки была не менее 30 мм.

При монтаже роллет к конструкциям, выполненным из пустотелых материалов, таких как эффективный кирпич (кирпич с отверстиями), рекомендуется использовать стальные распорные анкеры. Длина анкера и глубина отверстия в несущей конструкции должны быть такими, чтобы глубина анкеровки была не менее 65 мм.

При монтаже роллет на металлические конструкции необходимо использовать самонарезающие винты.

При монтаже роллет на деревянные конструкции необходимо использовать стяжные шпильки, проходящие насквозь конструкции, или шурупы.

При монтаже элементов управления роллеты (лентоукладчик, укладчик для шнура, кардан, клипса и т.п.) рекомендуется использовать пластмассовые дюбели в комплекте с шурупом или с гвоздевым винтом.

В качестве герметизирующих материалов должны применяться силиконовые или акриловые герметики, а также монтажная пена. Применяемые герметизирующие материалы должны быть совместимы с прилегающими строительными конструкциями и элементами роллеты.

Пошаговое руководство монтажа роллет

Проверяем комплектность. В один комплект должны входить: короб защитный в сборе — 1 шт., роллетное полотно — 1шт., направляющие шины — 2 шт., комплектация — 1 набор.

Проверяем качество подготовки проема. Проем должен быть с ровными гладкими стенами без наплывов и трещин.

Далее приступаем непосредственно к монтажу.

Просверлить отверстия в направляющих шинах через две стенки. Нижнее и верхнее отверстия выполнить на расстоянии 100…150 мм от обрезов шины. Остальные отверстия разместить равномерно по длине шины с шагом 450…500 мм

Просверлить отверстия в передних отбортовках боковых крышек и крышке короба (по два отверстия с каждой стороны короба) для последующей установки заклепок.

Просверлить в задней панели короба отверстия для крепления короба к проему:

при комбинированном монтаже сверлить по два отверстия в задней и верхней отбортовках каждой крышки.

Просверлить отверстие необходимого размера в задней отбортовке крышки и короба для вывода элементов привода.

Примечание: данная операция выполняется для наружного вида монтажа для вывода через стену кабеля электродвигателя, кардана, шнура или корда.

Установить в крышки два направляющих устройства.

Установить каркас роллеты на месте монтажа:

Направляющие шины роллеты должны быть выставлены по уровню в вертикальных плоскостях, защитный короб — в горизонтальной плоскости. Роллета должна быть расположена симметрично относительно проема. Короб и направляющие шины должны прилегать к обрамлению проема по всей длине. Допускаются местные зазоры не более 5 мм. Разность длин диагоналей, замеренная по крайним точкам направляющих шин, не должна быть более 2 мм.

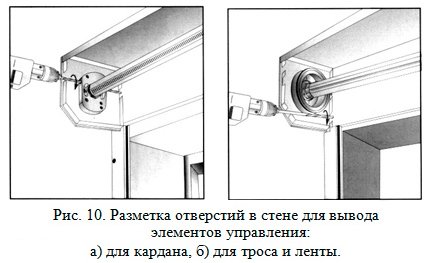

Наметить расположение отверстия в стене для вывода элементов управления.

Примечание: данная операция выполняется для наружного монтажа.

Снять каркас роллеты с места монтажа и просверлить отверстие в стене для вывода элементов управления:

для вывода кабеля электродвигателя, шнура,- отверстие d 12 ммдля вывода ленты — отверстие d 16 ммдля вывода кардана, корда — отверстие d 14 мм. Рассверлить отверстие четырехгранное 20мм на необходимую глубину под цилиндрический выступ кардана.

Установить защитную пружину или трубку в отверстие вывода, шнура или корда.

При наличии нижнего обрамления роллеты выполнить в направляющих шинах пазы для запорных элементов запирающих устройств. В остальных случаях пазы выполняют после установки роллетного полотна.

Установить каркас ролллеты на месте монтажа, предварительно сняв защитную пленку с задней панели короба. Сверлить отверстия под установку дюбелей в обрамлении проема по готовым отверстиям в шинах и коробе. Во избежание повреждения элементов роллеты сверлильным патроном, следует пользоваться удлиненными сверлами или бурами по бетону.

Закрепить каркас роллеты при помощи крепежа, осуществляя периодический контроль правильности установки при помощи строительного уровня.

Роллеты должны быть надежно закреплены и тем самым не представлять потенциальной опасности для жизни и здоровья людей. Деревянные заглушки, монтажную пену, силикон запрещается использовать в качестве средств крепежа.

При монтаже автоматических роллет — соединить кабель электродвигателя с клеммами выключателя в соответствии с инструкцией по монтажу двигателя. При необходимости, наращивание кабеля электродвигателя осуществляется пайкой жил кабеля и удлиняющего кабеля. Места пайки должны быть надежно электроизолированы.

При монтаже роллет с ручными приводами — заправить ленту, корд или шнур в соответствующие направляющие.

При наружном монтаже ленту или кабель электропривода заправить в выполненное в стене отверстие. Корд или шнур заправить в защитные элементы, провести через стену и предварительно закрепить.

Установить и закрепить элементы управления приводом.

Ручные привода: ленточный, шнуровой, кордовый и воротковый:

При встроенном монтаже крепление элементов управления производится на направляющую шину при помощи заклепок или саморезов.

Установить полотно в пазы направляющих шин. Полотно завести над валом привода со стороны задней панели. Во избежание повреждения покрытия полотна, вал привода необходимо обернуть мягким прокладочным материалом.

При монтаже роллет с ручными приводами — окончательно закрепить ленту либо шнур или корд на шкиве привода.

Вращая вал, произвести намотку тягового элемента на шкив. Длина намотки должна обеспечивать полный подъем полотна.

Собрать роллетное полотно с тяговыми элементами (тяговыми пружинами или ригелями).

Закрепить тяговые элементы к валу привода. Тяговые пружины заправить в продольные перфорационные отверстия вала.

Оси ригелей установить в установочные отверстия ригельных колец, свести кольца до упора. Положение колец фиксировать саморезами. Вал не сверлить! Саморез закручивать в радиальное отверстие ригельного кольца до упора в стенку вала.

Примечание:При использовании вороткового привода, фиксацию тяговых элементов производить после установки конечного положения ограничителя редуктора «в упор» при движении полотна вниз.

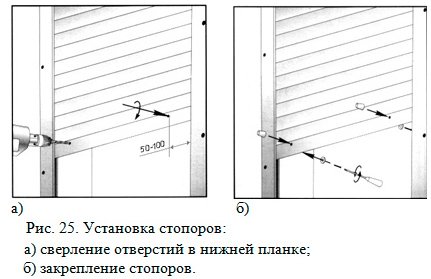

Установить стопоры, ограничивающие высоту подъема полотна, предварительно просверлив сквозные отверстия в концевом профиле полотна. Сверление отверстий производится на расстоянии 50-100 мм от направляющих шин.

При комплектации роллеты пружинно-инерционным механизмом (ПИМ) после установки полотна в направляющие выполнить следующие операции:

установить тяговые пружиныпроизвести предварительное натяжение пружины ПИМ, вращая вал привода в направлении закручивания пружины (по часовой стрелке при взгляде со стороны правой крышки).

зафиксировать пружину при помощи скобы

тяговые пружины заправить в продольные перфорационные отверстия валаснять скобу, фиксирующую пружину ПИМ. Придерживая полотно рукой, проверить работу ПИМ

Полотно должно сворачиваться полностью, ход полотна должен быть плавным.При необходимости произвести регулировку натяжения ПИМ. » установить стопоры, ограничивающие высоту подъема роллеты.

Произвести подключение электропривода к электрической сети и отрегулировать положение концевых выключателей. Данные работы производить, руководствуясь инструкцией завода-изготовителя привода.

Произвести проверку работоспособности роллеты.

Установить крышку защитного короба в паз короба и прикрепить ее заклепками.

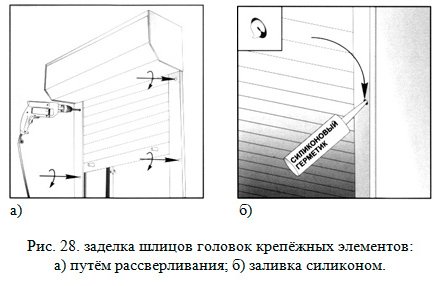

После окончания монтажа шлицы головок винтов и шурупов, крепящих направляющие шины, рассверливать во избежание несанкционированного отворачивания в целях повышения защитных свойств роллеты.

Технологические отверстия закрываются декоративными заглушками.

После завершения монтажных работ произвести заделку монтажных зазоров. В качестве герметизирующих материалов применют силиконовые или акриловые герметики, а также монтажную пену. Применяемые герметизирующие материалы должны быть совместимы с прилегающими строительными конструкциями и элементами роллеты.

Рольставни

Рольставни PRESTIGEРольставни SECURITYРольставни TRENDРольставни ELITTEРулонные решеткиРулонные ворота

Сантехнические рольставни

Рольставни в туалетРольставни на балконКороба рольставней

Защитные рольставни

Взломостойкие рольставниКлассы взломостойкостиРольставни антивандальныеБронированные рольставниСтальные рольставниВстроенные рольставниАвтоматические рольставниРольставни 2 в 1 с москитной сеткой

Обслуживание оборудования

Чтобы устройство полноценно функционировало, необходимо регулярно проводить очистку полотна и направляющих от пыли, льда и других посторонних предметов (мелкие камни, ветки, листья и пр.).

Если конструкция обледенела, прежде чем запускать ее в работу, нужно очистить полотно. Для этого нужно аккуратно постучать по ламелям как снаружи, так и изнутри.

Для удаления частиц грязи и пыли используются мыльный раствор и тряпка из мягких материалов. Специалисты рекомендуют проводить ежегодный осмотр роллетных систем на предмет повреждений и деформаций. Желательно, чтобы в этом процессе участвовали мастера из фирмы поставщика.

Оборудование помещений роллетными системами является одним из лучших способов защиты. Если в точности соблюдать пошаговую инструкцию, установить рольставни своими руками сможет даже начинающий мастер. Процесс не займет много времени, а результат непременно порадует.

И все-таки, как собрать и установить рольставни самому?

Рольставни устанавливаются:

Внутри или снаружиОтносительно рамыНа проемВ проемКомбинированный способВстроенный

Направляющие крепятся на проем или в проем. Как будут устанавливаться рольставни определяется на этапе замера.

1. Проверьте комплектацию. Вы должны получить направляющие, короб, комплектующие, полотно.

2. Разметка направляющих. Распакуйте направляющие. Необходимо маркером отметить места крепления. Крайние точки должны располагаться в 10-15 см от концов направляющей. Остальное расстояние необходимо разделить на равные части, каждая из которых не больше 50 см. Устойчивость ко взлому зависит от частоты креплений.

Для установки на проем необходимо размечать лицевую часть направляющей. Для установки в проем или комбинированным способом – торец.

3. Сверление направляющих. Отверстия 8 мм для крепления к стене направляющие рассверливаются насквозь через обе стенки. Затем внешняя стенка просверливается сверлом 11,8 – 14 мм для установки заглушки.

4. Сверление отверстий 8 мм для крепления короба. Для монтажа на проем рассверливается задняя стенка по два отверстия на концах. При установке в проем – на верхней панели короба. Для комбинированного и на задней и на верхней поверхности.

5. Рассверливание отверстия для выводасистемы управленияпри наружном монтаже. Через стену будет выведен кабель электродвигателя, кардан, шнур, лента, корд.

6. Сборка. Разметка стены. Короб крепится к направляющим, и получившаяся конструкция прикладывается к стене. Затем проводится тщательное измерение строительным уровнем и корректировка расположения направляющих и короба рольставней.

Погрешность, допустимая для диагоналей, не более 2 мм. Положение относительно горизонта – не более 1,5 мм/м и не более 5 мм в сумме.

Размечаются места крепления к стене.

В зависимости от материала стены используются пластмассовые дюбели с вворачиваемым шурупом, пластмассовые дюбели с забивным элементом (гвоздевым винтом), стальные распорные анкеры, удлиненные пластмассовые дюбели с усами в комплекте с вворачиваемым шурупом, самонарезающие винты, стяжные шпильки, проходящие насквозь конструкции, или шурупы, пластмассовые дюбели в комплекте с шурупом или гвоздевым винтом.

7. Крепление короба. Если монтаж не предполагает вывода системы управления сквозь стену, то можно сразу закрепить короб на стене или в проеме. Если требуется вывод, то короб снимают, рассверливают сквозное отверстие в стене и вставляется защитная пружина или трубка.

При установке шпингалетов для предотвращения произвольного открывания при пружинно-инерционном механизме управления рольставнями, необходимо распилить в направляющих паз для язычков шпингалетов.

8. Установка системы управления для рольставней, установленных снаружи.

Установка кардана
Кардан имеет ограничение по длине штифта. Максимальная длинна – 1 м, куда входит ширина стены + ½ короба. Вывод кардана внутрь помещения не возможен при установке рольставней в проем, поскольку место возможного вывода располагается напротив стеклопакета и рассверлить отверстие не представляется возможным.

Установка шнура управления
Зачастую путают управление со шнуром и с лентой. Для того, чтобы провести через стену шнур, хватает предохранительной пружины, которую можно заказать вместе с рольставнями. Установить ленту сквозь стену невозможно, поскольку она может перекрутиться.

9. Установка пружинно-инерционного управления. Полотно перебрасывается через направляющие, к полотну крепятся тяговые пружины. Кручением вала вручную заводится пружина и конец тяговых пружин пропускается сквозь перфорации вала.

10. Установка блокирующего ригеля. Ригель – механический способ предотвратить несанкционированное открывание полотна.

Принцип ригельной блокировки: секции подпружинены и, когда полотно полностью разворачивается, секции встают на излом. При попытке поднять полотно рольставнен, промежуточная и нижняя секция ригеля поворачиваются в противоположную валу сторону.

Кольца, удерживающие ригель на валу, фиксируются саморезами. Выполнять фиксацию саморезами следует с осторожностью для вала с электродвигателем внутри, так как высока опасность повредить двигатель. Ригели устанавливаются или для автоматизированных ставен, или для карданного управления.

11. Установка стопора. Для установки стопоров, которые не дают полотну полностью намотаться на вал и уйти в короб, необходимо рассверлить в концевом профиле отверстия. Стопора должны располагаться не ближе, чем 10 см к краям профиля.

12. Установка крышки и заглушек финальная стадия установки рольставней. Завершить монтаж можно, протерев перед использованием тряпочкой.

В статье мы осветили установку рольставней с механическим управлением.

Автоматизация

Установка автоматизации – отдельный затратный процесс, который мы не включили в эту статью. Для установки и настройки двигателей требуется соответствующая квалификация монтажника. Не смотря на стремительное упрощение двигателей для рольставней до сих пор редки случаи, когда нужно просто включить в розетку. Но даже с двигателями нового поколения возникают сложности настройки, если управление распространяется не на одну ролету.

Есть инструкции, и мы можем создать аналогичную статью для тех, кто хотел бы пройти весь путь сам. Как говорится, «ставьте лайки и подписывайтесь на канал» — напишите нам, и мы поделимся опытом в установки автоматизации в новой статье. Но мы рекомендуем найти лучшее применение своему свободному времени и вызвать специалистов.

Похожие записи:

Описание имеющихся способов управления рольставнями Ремонт рольставней своими руками: фото и видео Рольставни не работают: куда обратиться за ремонтом Рольставни в туалет и ванную: советы по выбору и монтажу
